Ahora que analizamos bien los objetivos del proyecto, y que decidimos el proyecto a abarcar, debemos definir un plan de construcción y diseño. Lo principal para nosotros es poder trabajar como un grupo, y no como individuos, ya que queremos involucrar las ideas de todos por igual y poder potenciarnos y apoyarnos entre amigos.

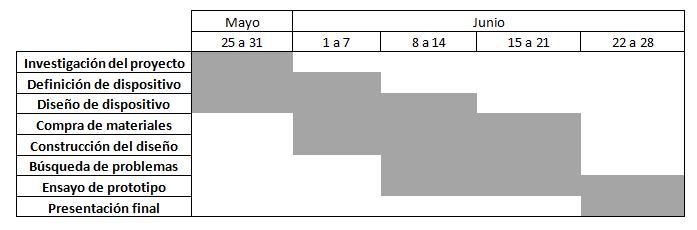

Debido a los nuevos plazos exigidos, tuvimos que reconsiderar la estructura de nuestra antigua carta Gantt, la que nos permitirá ordenar nuestros tiempos de construcción. Es de esta forma cómo llegamos a la siguiente planificación
Queremos organizarnos de tal manera que trabajemos juntos y complementemos nuestras capacidades. No obstante asignaremos ciertos cargos para poder mantener un equipo de trabajo íntegro. Por un lado Michele va a ser la principal encargada de mantener la web actualizada, con los trabajos que se vayan realizando. Viviana y Vicente se van a encargar de la constante investigación y optimización de nuestro diseño. Sebastián será responsable de mantener nuestro presupuesto estable y no sobrepasar el límite de costos. Finalmente Alix estará a cargo de coordinar la planificación del trabajo y mantener un orden de diseño. Aún cuando tengamos trabajos asignados pretendemos aportar en todo lo que podamos. Para la parte principal, la construcción del dispositivo participaremos todos e intentaremos no delegar tareas mayores.
26/6/09
Planificación
Como va el dispositivo
El desarrollo de nuestro dispositivo, se encuentra muy avanzado hasta el día de hoy. Luego de conseguir y comprar los vidrios al menos costo posible, logramos conseguir la silicona líquida más resistente para vidrios, por lo que el proceso final de pegado, se llevó a cabo hoy. Con un par de horas para que el vidrio quede firme, y sin espacios, deberíamos estar en condiciones de presentarlo para simular el maremoto.
Por otro lado, ya se consiguió el resto de materiales adicionales como legos para hacer la ciudad y el relleno bajo esta. Durante el fin de semana (y el resto de la semana) se propone ensayar el prototipo y poder mejorar y solucionar los problemas prácticos que encontremos en el camino.
Costos del Proyecto
Ahora que sabemos como será el modelo de nuestro proyecto, debemos ver si su costo se mantiene dentro de los límites que establecimos previamente. Por ello, veremos los costos de cada uno de los materiales que debemos usar en la construcción.
El material fundamental de nuestro diseño es el vidrio. El costo total de nuestro dispositivo se basa en el costo del vidrio. El resto de los materiales que usaremos son tierra y agua. Ninguno de ellos representa un problema de costo, ya que son materiales que podremos suplir de otra forma, por ejemplo de la casa de algún integrante del grupo. Por lo tanto, el único que involucra un costo es el vidrio. Debemos usar grandes placas de vidrios con distintas medidas, por lo que su costo podría salirse de lo previsto.
En el mercado, podemos encontrar distintos precios por metro cuadrado de vidrio, dependiendo de su calidad. Nosotros usaremos vidrio transparente, es decir, el vidrio más común. Para calcular el costo total del dispositivo, debemos ver cuantos metros cuadrados de vidrio usaremos.
Para la base, usaremos una placa de 25 cms x 150 cms. Para el costado, usaremos 2 placas de 50 cms x 25 cms y 2 planchas de 150 cms x 50 cms. Finalmente, necesitamos la placa que va dentro del armazón, que es de 56 cms x 25 cms, y una placa más que representa la “base” de la ciudad, que es de 25 cms x 25 cms. Con todas estas medidas, podemos ver que la cantidad de metros cuadrados que compraremos, obviamente optimizando el corte del vidrio, para aprovecharlo por completo es de 2,5 metros cuadrados.
Como vemos, necesitamos 2,5 metros cuadrados, por lo que su costo total es de 12.000 pesos.
También debemos considerar el material que unirá nuestras placas de vidrio, es decir, la silicona líquida. El costo de dicha silicona es de 3.000 pesos.
El total final de costo es de 15.000 pesos, precio que se encuentra dentro del presupuesto que teníamos, por lo que podemos continuar a armar el dispositivo.
Construcción del Proyecto
La construcción de nuestro proyecto requerirá de ciertos materiales, los cuales hemos determinado como grupo, y procedemos a detallara continuación:
- 2 trozos de vidrio rectangulares de 150 x 51 cms (1)
- 2 trozos de vidrio rectangulares de 50 x 25 cms (2)
- 1 trozo de vidrio rectangular de 25 x 150 cms (3)
- 1 trozo de vidrio rectangular de 56 x 25 cms (4)
- Silicona (5)
- Placa plástica cuadrada de 25 x 25 cms (6)
- Soportes (7)
- Material diverso para recrear una ciudad, este puede ser “legos”, cartón u otro material factible para aquello (8)
- Cuerda (9)
Primero fabricaremos una caja de vidrio de 50 cms de altura, 150 cms de largo y 25 cms de profundidad la que denominaremos como “acuario” el cual será descubierto (sin techo). Dicho acuario lo construiremos con las placas de vidrio (1, 2 y 3) las que pegaremos con silicona especial para este tipo de ensamblaje que impedirá que el agua salga del acuario.
Sobre el ensamblaje anterior recrearemos una ciudad que es sobre la cual caerá el tsunami. Esta ciudad deberá estar a 25 cms de altura dentro del acuario y conectada a una rampa de vidrio (4) que llega al suelo de forma diagonal. Esta es para que la ola se haga más grande llegando a la ciudad.
A partir de esa estructura tenemos que construir lo que nos proporcionará la perturbación del agua deseada (ola), la que haremos ubicando una placa plástica en el fondo del acuario, sujeta a este solo por un extremo (para que pueda funcionar cual puerta) en el lado opuesto de la ciudad. Dicha placa será tirada por un cordel y esta deberá detenerse a 45 grados de la horizontal, lo que lograremos ubicando soportes en las paredes del acuario. Así la placa al levantarse generará la perturbación deseada (cabe señalar que el cordel que levanta la placa será tirado manualmente).
*Debido a problemas con el formato del blog no es posible adaptar la imagen al tamaño apropiado por lo que se ruega hacer click para ver el diseño de forma más clara
La razón de la elección
Al pensar en construir el simulador de Tsunami en base a una bomba de agua, rápidamente concluimos que el presupuesto disponible para este proyecto (20.000 pesos) no nos sería suficiente para conseguir una bomba de agua del tamaño que requeríamos. Además, probablemente la bomba no sería capaz de formar una “ola” correctamente.
Al pensar en construir el simulador de Tsunami en base a un globo que estallara, pensamos que el simulador no podría funcionar más de una vez sin que se armara el dispositivo de nuevo de manera completa. Además, mantener el globo en la posición correcta para la formación del tsunami significaba arreglos innecesarios en el proyecto.
Al pensar en construir el simulador de Tsunami en base a una barrera que se levantara, descubrimos que este movimiento se asimilaría más a una “avalancha” de agua, que a un maremoto realmente. Además, la simplicidad del modelo le quitaría el encanto a nuestro proyecto.
En fin, pensamos que la idea de simular un Tsunami a través de una placa que se levante es la más ingeniosa, efectiva, original, y conveniente dentro de nuestras ideas. Además es la idea que más se ajusta al presupuesto disponible, es la idea mayormente reutilizable, y la idea que efectivamente simulará de mejor manera un maremoto. Así, esperamos que el dispositivo logre mostrar en cierto nivel las características de este sorprendente, pero mortal fenómeno natural, y logremos traspasar nuestro conocimiento sobre ellos a la gente que pudiera apreciar nuestro proyecto.
29/5/09
Planificación de grupo
Queremos organizarnos de tal manera que trabajemos juntos y complementemos nuestras capacidades. No obstante asignaremos ciertos cargos para poder mantener un equipo de trabajo íntegro. Por un lado Michele va a ser la principal encargada de mantener la web actualizada, con los trabajos que se vayan realizando. Viviana y Vicente se van a encargar de la constante investigación y optimización de nuestro diseño. Sebastián será responsable de mantener nuestro presupuesto estable y no sobrepasar el límite de costos. Finalmente Alix estará a cargo de coordinar la planificación del trabajo y mantener un orden de diseño. Aún cuando tengamos trabajos asignados pretendemos aportar en todo lo que podamos. Para la parte principal, la construcción del dispositivo participaremos todos e intentaremos no delegar tareas mayores.
¿Cuál elegir?
Así, llegamos a las opciones que presentamos anteriormente, pero debemos desglosar cada una para analizar su factibilidad. El primer proyecto, la piscina de maicena, sobrepasa nuestro presupuesto, por lo que queda eliminada esta opción. El segundo proyecto que teníamos, que consistía en un velero que en base a ráfagas de viento transversales se pudiera mover de manera longitudinal, también se escapa de nuestro presupuesto. Probablemente una de las ideas que mejor cumplía las cualidades generales, era la idea de la vela que se tapaba con un cilindro, y una vez disminuida su área la disipación de calor se comportaba de tal forma que la vela se mantenía prendida dentro del cilindro. Lo único malo de esta idea es que no es interactiva, por lo que debemos descartarla. Finalmente quedamos con la idea del tsunami, esta idea cumple prácticamente con todas nuestras expectativas, es muy interesante, algo que la gente iría a ver, simula un problema real que particularmente está presente hoy en día dado la gran cantidad de maremotos ocurridos en los últimos años, y es específico con respecto a los fluidos. Sin embargo, no tenemos mucha certeza de su costo. Luego de una investigación relativamente certera, llegamos a la conclusión que esta idea es muy prometedora y satisface todos nuestros requisitos, por lo que será nuestro proyecto a diseñar.
